В базу включены:
- Прямые секции листовых, лестничных и проволочных лотков;
- Фасонные секции и аксессуары кабельных лотков;
- Монтажные элементы кабельных несущих конструкций
- Соединительные комплекты и метизы
Состав компонентов представляет полный ассортимент продукции и достаточен для конструирования и компоновки в кабеленесущих конструкций любой сложности в трехмерном пространстве;
В БДИ вошли следующие категории элементов:
- Конструкции прототипов: параметрические элементы, имеющие 3Д представление.
Прототипы абельной трассы: считается устаревшим, но может быть полезным для участков кабельных трасс со сложной структурой
- Детали миникаталогов: прямые и фасонные секции лотков.
МИНИ-КАТАЛОГИ: содержат готовые наборы элементов прямых и фасонных секций лотков с заданными параметрами, что ускоряет процесс проектирования. Они построены в соответствии с рекомендациями производителя.

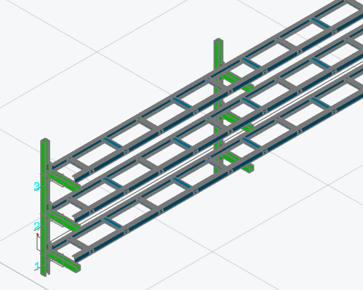

- Кабельные сечения: типовые решения трасс лотков, рекомендуемые заводом производителем

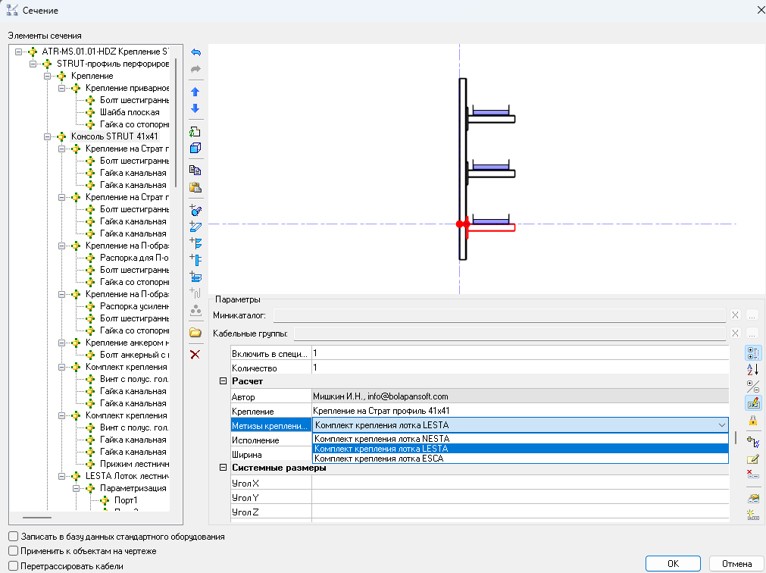

КАБЕЛЬНЫЕ СЕЧЕНИЯ: этот метод объединяет опорные конструкции и несколько трасс из мини-каталогов. Проектировщик может использовать готовое сечение из альбома, создать свое нетиповое решение под конкретный проект.
- Крепежные изделия и детали кабеленесущих систем.
Параметрические элементы, не имеющие собственного 3Д представления и размещаемые на чертеже как дочерние по отношению к элементам конструкций прототипов или деталям миникаталогов.
- Иерархические списки
Вспомогательные элементы, используемые для выбора параметров изделия, строго соответствующего выпускаемой заводом номенклатуре
Всего в БДИ включено более 8700 различных изделий кабельных несущих конструкций производства IEK GROUP.
База данных предлагает проектировщику готовые отработанные решения и позволяет выполнять разработку проекта кабельных трасс в Model Studio CS как по прототипам кабельных конструкций, так и с использованием технологии построения с помощью мини-каталогов и кабельных сечений.
Новая база данных металлических кабеленесущих систем компании IEK позволяет минимизировать ошибки при проектировании, а также уведичить скорость сборки нужных конфигураций кабельных конструкций.
